據該公司稱，CR-8000 2018的重點是為設計創建提供設計約束和規範的前端加載，以及物理佈局的佈局和佈線功能。

“隨著智能應用增加產品設計過程的複雜性，控制PCB設計對工程和製造規範的遵守是高級PCB設計中的關鍵活動，”Zuken首席戰略官Humair Mandavia說。 “Zuken正在提供更多智能和自動化功能，以推動約束和指南的規範和溝通。”

通過為兩個應用程序添加統一約束瀏覽器，可以實現從Design Gateway到Design Force的前端設計 - 使硬件工程師能夠分配拓撲模板，修改差分信號並為各個信號分配間隙等級。

在電路設計階段使用規則堆棧編輯器，硬件工程師現在可以直接從設計規則庫加載包括差分對路由和路由寬度堆棧的設計規則到其原理圖中。在這裡，他們可以修改和分配串擾和差分對控制的選定規則。

增強的組件瀏覽器可以在原理圖中管理組件變體，並在用戶友好的表中進行分配。

“自動完成和路由”功能支持手動路由，設計人員還可以選擇在自動插入過孔的同時查找不同層上的路徑。

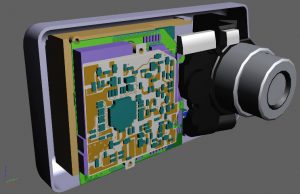

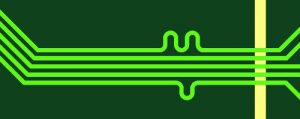

新的總線路由功能允許繪製路徑，以便在密集區域上路由多個網絡。 “另外一個好處是，根據硬件工程師的前端加載約束，將各個信號路由到正確的信號長度，以滿足時序偏差和預算，”該公司表示。如果需要修改完全放置和佈線的板，則自動重新佈線功能允許連接的組件引腳在移動過程中通過重新路由操作保持連接。

澆注導電區域中的過孔的自動縫合可以通過內部區域在線，周邊輪廓或內部和周邊來指定。

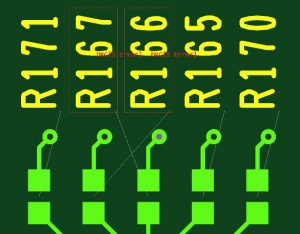

製造設計（DFM）已得到增強，包括檢查非導體項目，例如絲網印刷和裝配圖放置參考標誌。設計規則檢查將確保組件參考標誌符與視覺檢查準確性部件的順序相同。

細節在這裡。
