該芯片集成了採用最新U-MOS IX工藝製造的MOSFET器件,以降低導通電阻。

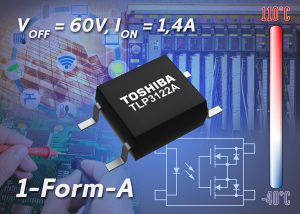

TLP3122A採用4引腳SO6封裝,提供關斷狀態輸出端電壓(V.關閉)60V,一個恆定的導通電流(I.上)1.4A和導通狀態脈衝電流(I.ONP)高達4.2A。通態電阻(R上)通常僅為0.13Ω,允許高效操作,而關態電流僅為1μA。
該器件提供3ms的快速開關時間(t上)和1毫秒(噸關閉)隔離電壓為3750Vrms。 UL1577完全通過了安全關鍵應用認證。
常開TLP3122A可替代1-Form-A機械繼電器,以提高系統可靠性並節省繼電器和繼電器驅動器所需的空間。此外,TLP3122A的額定工作溫度在-40°C至110°C之間,非常適合工業應用,並且可以更容易地在系統級散熱設計中實現溫度裕度。
該器件與傳統2.54SOP4封裝的TLP3122向上兼容。它還有助於提高系統驅動電流,從而可以替代更廣泛的機械繼電器。
