芯片可控制多達7個USB-C端口和Power Delivery

Chip controls up to seven USB-C ports, and Power Delivery

它被稱為 HX3PD,針對筆記本電腦和平板電腦擴展塢,監控底座和多功能USB-C外圍設備。

“USB-C底座設計複雜,需要兩個USB集線器來支持內部和外部連接,每個支持USB PD充電的USB-C端口都有專用控制器,還有一個USB廣告牌和USB-C橋接控制器來報告運營狀況和連接故障,“該公司表示。

“HX3PD集線器控制器集成了這些芯片的功能,並通過12 x 12mm封裝減少了佔板面積。”

它是一個7端口10Gbit / s USB 3.1 Gen 2集線器,具有兩個帶USB PD 3.0充電功能的USB Type-C端口,以及支持USB Billboard功能和安全固件下載的底座管理控制器。

可編程性允許採​​用者跟上USB-C和USB PD規範的變化,並解決互操作性問題,該公司聲稱可配置USB PHY能夠提高USB信號質量。

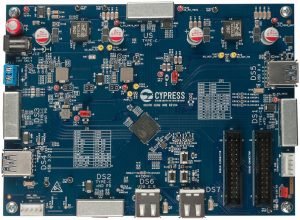

Cypress-EZ-USB-HX3PD-Hub-Controller-Eval-Board與4.5標準的USB Standard-A相比,Power Delivery允許向負載提供高達100W的功率,USB Type-C插頭高2.4mm,從而可以製造更纖薄的產品。

包裝是192球BGA,有一個eveluation板 - 見圖。

HX3PD現已開始提供樣品,預計將於2018年第三季度投入生產.HX3PD採用192球BGA封裝。
