16個12位DAC採用相同的封裝

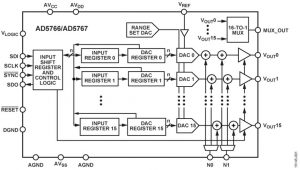

“DAC提供來自用戶提供的2.5V基準電壓的各種單極性或雙極性輸出電壓，”元件分銷商表示 Mouser，正在備有AD5767。 “工程師可以使用集成的輸出電壓多路復用器監控每個DAC的16個通道，並將每個輸出從-20V的最小輸出電壓調整到+ 14V的最大輸出電壓。”

每個通道都有一個輸出緩衝器，可以吸收或提供高達20mA的電流。輸出建立時間通常為10μs。

AD5766-AD5767-dither

對於通信，有一個多功能的四線串行接口，時鐘頻率高達50MHz（寫入模式），兼容SPI，QSPI，Microwire和DSP接口標準。菊花鏈模式允許在同一總線上連接多個DAC。

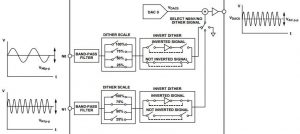

如果需要，DAC可以提供低頻抖動，以允許音調信號耦合到16個DAC輸出通道中的任何一個。
抖動信號必須介於10kHz和100kHz之間且低於0.25Vp-p的最大交流振幅，並且不得偏離0V至AVcc（包括直流偏移）。

可提供內部每通道衰減和反轉。 “由於內部抖動電路的性質，輸出的直流值可以移位，並且可以補償移位，”ADI說。

封裝選擇為4 x4 mm WLCSP或6 x 6mm LFCSP。工作溫度範圍為-40至105°C。

評估板EVAL-AD5767增加了一個用於電源的ADP5071開關穩壓器，允許通過USB從運行ACE（分析，控制，評估）評估軟件的基於Windows的PC進行控制，該軟件通過圖形用戶來配置芯片接口。

其他潛在應用包括：工業自動化，模擬輸出模塊，測試設備，測量設備和數據採集。
