dsPIC獲得兩個快速16位內核，可加速高性能電源和電機控制的開發

通過消除用戶界面和實時代碼之間的依賴性來加速代碼開發，內核在很大程度上是獨立的，每個內核都有自己的外設集，並且只通過FIFO和郵箱相互通信 - 數據和地址總線是不共享。

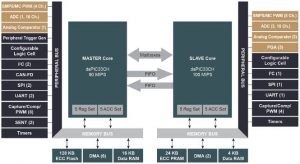

中 dsPIC33CH，因為該系列將被人們所知，核心是相似的，其中一個運行在90MHz，指定為“主”，一個“從”運行在100MHz。主器件具有更多串行接口，而從器件具有更多ADC，PWM通道和比較器（例如，見圖）。

“從核心對於執行專用的，時間要求嚴格的控制代碼很有用，而主核心忙於運行用戶接口，系統監控和通信功能，為最終應用程序定制，”該公司表示。 “dsPIC33CH專門設計用於促進獨立設計團隊為每個內核進行獨立代碼開發，並在將它們集成到一個芯片中時實現無縫集成。

潛在的應用包括數字電源和電機控制，例如無線電源，服務器，無人機和汽車傳感器。

根據Microchip的數字電源，從核管理數學密集型算法，而主核獨立管理PMBus協議棧並提供系統監控。在汽車風扇或泵中，從屬核心將管理時間關鍵的速度和扭矩控制，而主機管理CAN-FD（CAN-靈活的數據速率）通信，系統監控和診斷。

兩個內核都可以實時（“零停機”）固件升級，因為它們每個都有兩個閃存程序存儲 - 總共四個。

如果不需要實時升級，則核心可用的程序內存量增加一倍。

與之前針對同一市場的dsPIC系列相比 - dsPIC33EP / GS - 性能幾乎翻倍（延遲從543ns降至280ns） - 部分通過時鐘速度從70MHz上升到100MHz，部分通過：更快的上下文切換（上下文相關的累加器）和狀態寄存器）和新指令（更快的分頻，32位加載/存儲）。

有8種封裝類型，從28pin dsPIC33CH64MP202到80引腳，以及5 x 5mm以上。

Flash選項範圍為64到128kbyte。
