該芯片名為ADAR1000，採用半雙工：

• 在接收（Rx）模式下，四個Rx輸入組合到一個公共RF_IO引腳
• 在Tx模式下，RF_IO信號被分成4個Tx通道。
• 在兩種模式下，均提供31dB的增益控制和360°的相位控制
  （> 6位分辨率= <0.5dB and <2.8°)

四對Tx和Rx通道具有可獨立編程的增益和相位設置，通過數字串行接口設置。可以將設置加載到內置存儲器中，以快速訪問選定的Tx或Rx增益和相位狀態。

據該公司稱：“ADAR1000是一款即插即用芯片，可以讓設計人員在沒有大量第三方設計支持的情況下獲得很少或沒有RF經驗，從而延長其雷達系統的性能和使用壽命。”預計應用於國防，監視，空中交通管制，通信和天氣監測，以及飛機的平板天線陣列。

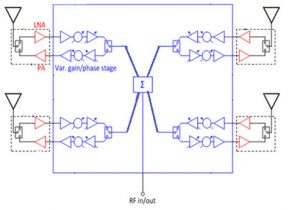

為了將相控陣天線的射頻部分減少到單個平面組件，該芯片設計為平放在貼片天線陣列的背面，位於另一側的四個貼片之間，通過四個貼片進給和接收組合LNA / PA + T / R開關（低噪聲放大器/功率放大器+發送/接收開關）芯片 - 例如公司自己的ADTR1101。

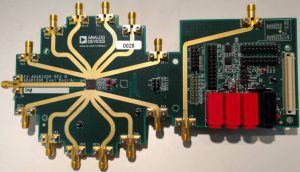

ADAR1000-EVALZ是該芯片的評估板。

特徵

• 8-16GHz
• Tx和Rx的半雙工時域劃分
• 單引腳Tx / Rx控制
• 多功能T / R模塊控制模式
• 360°相位控制 <2.8°resolution
• > 31dB增益控制，0.5dB分辨率
• 用於預先存儲的光束位置的片上存儲器
• 輔助8位ADC，用於功率檢測器和溫度傳感器
• 4線SPI接口
• 7 x 7mm LGA封裝
